Spannungsversorgung
Hier finden Sie alle Informationen zur Stromversorgung im Nokia N95...
Akku
Technische Details
| Mitgelieferter Akku: | Nokia BL-5F |
| Akku-Bezeichnung: | BL-5F |
| Akku-Typ: | Li-Ion |
| Kapazität: | 950 mAh |
| Spannung: | 3,7 Volt |
| Minimale Spannung: | 2,8 Volt (vom Akku geregelt) |
Es gibt zwei unterschiedliche Hersteller für den Batterietyp BL-5F.
Beide Akkus haben unterschiedliche Entladungskurven. Anhand des im Akku integrierten BSI-Widerstands erkennt das Telefon den Hersteller automatisch.
BSI-Widerstände können sein: 27 kOhm oder 82 kOhm.

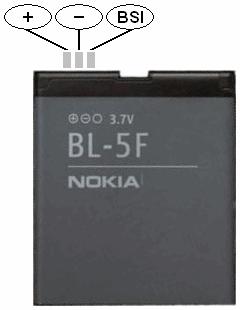

Akku Connecor Pinouts
Pin: |
Beschreibung: |
| + | +3,7V |
| - | Masse |
| BSI | Widerstandswert (27 / 82 kOhm, je nach Akkuhersteller) |
Der BSI-Wiederstand, der sich innerhalb des Akkus befindet, dient dem Telefon dazu, verschiedene Akkus mit unterschiedlichen Eigenschaften zu erkennen. Somit kann das Telefon die Aufladung entsprechend dem Akku anpassen.
Ladegerät
Technische Details
| Mitgeliefertes Ladegerät: | Nokia AC-5 |
| Ladegerät-Typ: | Schnelllader |
| Eingansspannung: | 100 - 240 Volt |
| Eingansfrequenz: | 50 - 60 Hz |
| Stromaufnahme: | 180 mAh |
| Ausgangsspannung: | 5,0 Volt |
| Stromabgabe: | 890 mAh |
| (Schein)-Leistung: | 4 VA |
Alternative Ladegeräte |
|
| Einsetzbare Ladegeräte: | AC-5, AC-4 oder DC-4 |
| ... in Verbindung mit CA-44: | AC-1, ACP-8, ACP-9, ACP-12 oder LCH-12 |
Einsetzbare Ladegeräte
| AC-5 | AC-4 | DC-4 | CA-100 | CA-44 |
 |
 |
 |
 |
 |
... in Verbindung mit CA-44 |
||||
| AC-1 | ACP-8 | ACP-9 | ACP-12 | LCH-12 |
 |
 |
 |
 |
 |
Die technischen Daten zu jedem Nokia-Ladegerät findet du in einer Übersicht auf NokiaPort.de.
Telefoneigenschaften
| Ladebuchse: | 2,0 mm |
| Maximale Versorgungsspannung: | 4,5 Volt |
| Maximale Ladespannung: | 20 Volt |
| Gesprächszeit (GSM): | bis zu 210 Min. |
| Gesprächszeit (WCDMA): | bis zu 160 Min. |
| Standby-Zeit (GSM/WCDMA): | bis zu 215 Std. |
| Ladezeit (mit AC-5): | ca. 1 Std. 30 Min. |

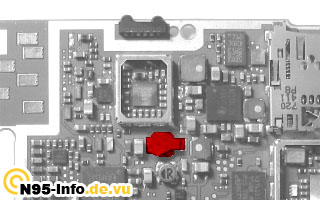

Backup-Batterie
Technische Details
| Nominelle Spannung: | 2,5V |
| Minimale Spannung: | 0 Volt |
| Maximale Spannung: | 2,6 Volt |
| Kapazität: | 4 uAh |
Ladeschutzsicherung
Das Nokia N95 ist, wie jedes andere Nokia-Mobiltelefon, mit einer Schutzsicherung versehen, die das Gerät vor Überspannung schützt. Sollte ein Kurzschluss oder Überspannung entstehen, brennt die Sicherung durch und schützt somit das Gerät vor einem Defekt.
Technische Details
Die Ladeschutz-Sicherung befindet sich auf der Platinenrückseite an der im Bild gekennzeichneten Stelle, nahe Ladebuchse und SD-Kartenslot.
| Bezeichnung: | F2000 |
| Spannung: | 32V |
| Strombegrenzung: | 2,0 A |
| Bauform: | 0402 |
