Hier findest du eine Anleitung zum Bau eines Datenkabels für Siemens-Handys. Dieses Kabel entsprocht nicht dem nachbau eines Original-Kabels, sondern eines NoName-Kabels, da die Stromversorgung über den COM-Port geliefert wird.

Was du benötigst:

1x Platine (Lochraster 2,5mm)
1x IC MAX232(CPE) [www.maxim-ic.com]
1x IC-Fassung (mind. 16 Beine)
1x Spannungswandler 78L05 (5V)
2x Diode 1N4148
4x Kondensator 10µF
1x Kondensator 470µF/16V
1x Kondensator 47µF/16V
1x SUB-D15 Stecker
1x Handystecker für das Handy
Lötzinn und Leitungen

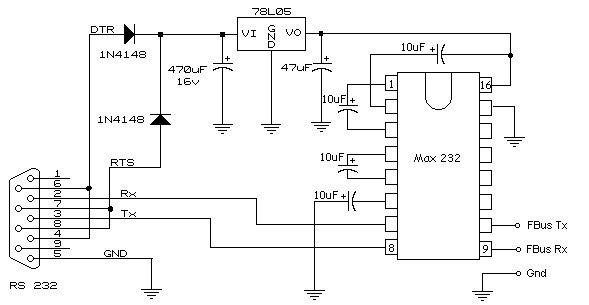

Schaltplan des Kabels:

Es empfielt sich alle Bauteile auf einer kleinen Platine zu verlöten und für den IC ein passende Fassung zu benutzen.
Als Handystecker kanst du z.B. den Steckervon einem billign Headset oder Ladegerät benutzen. Evtl. müssen dann die Kontakte am Stecker versetzt werden
Für den Anschluss am Handy, schaue dir die Pinouts für Siemens-Handys an. Siemens Pinouts
